Interpréter l’ECG (électrocardiogramme), un défi osé ?

Dans les deux précédents articles, nous vous présentions les fondamentaux de l’ECG (Electrocardiogramme) et l’interprétation des lignes électrocardiographiques. Dernière étape de notre voyage au coeur de l’ECG : les principaux troubles de la conduction ainsi que les modifications majeures du segment ST en cas d’infarctus du myocarde (IDM).

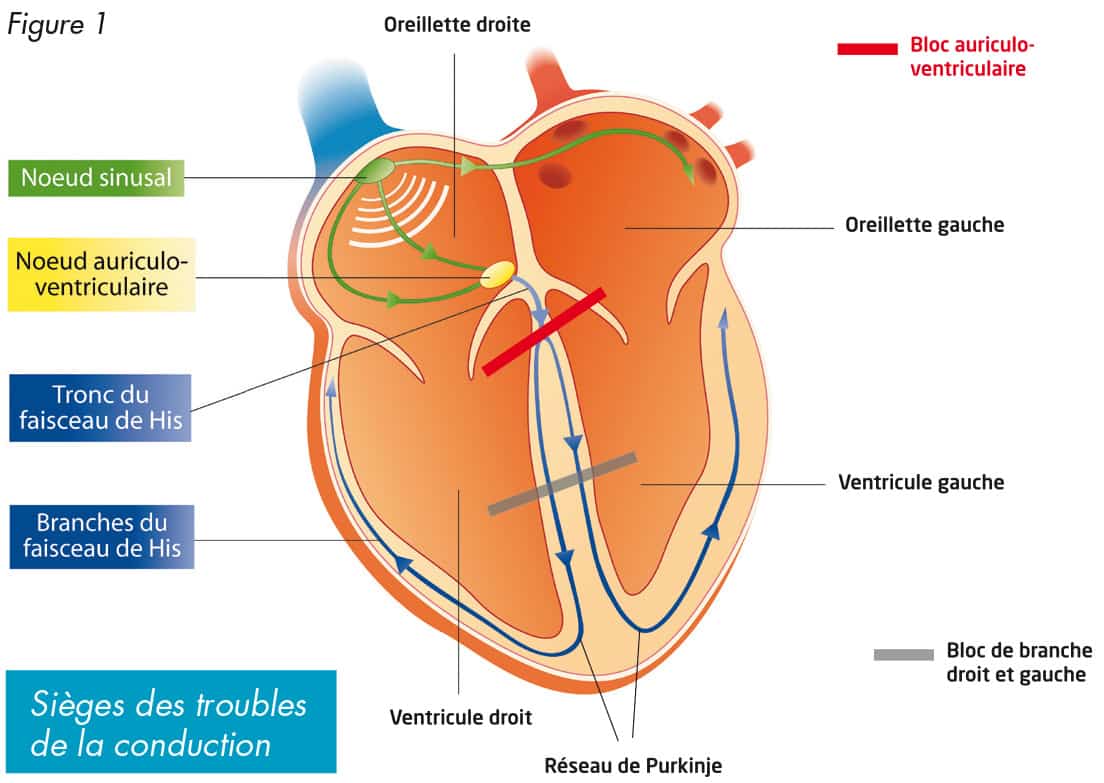

electrocardiogramme_troubles_conductionLes troubles de la conduction sont des anomalies de transmission de l’influx électrique au sein du coeur. Il peut s’agir soit d’une transmission ralentie entre les oreillettes et les ventricules appelé bloc auriculo-ventriculaire (trait rouge sur le schéma - Figure 1) soit d’un blocage situé sur l’une des branches du faisceau de His au niveau des ventricules appelé bloc de branche (trait gris sur le schéma - Figure 1).Electrocardiogramme

Electrocardiogramme : les blocs auriculo-ventriculaires (BAV)

Il existe de nombreuses variantes (BAV 1er degré, 2ème degré, 3ème degré). L’influx électrique se propage correctement au niveau des oreillettes mais n’est pas ou mal transmis aux ventricules.

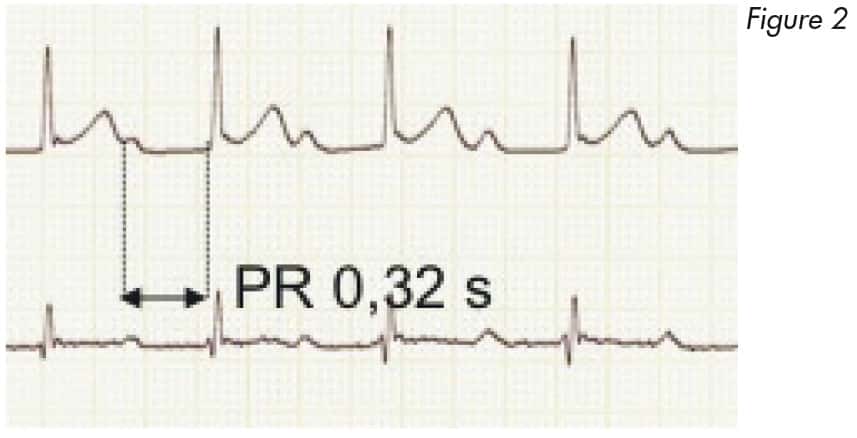

electrocardiogramme_troubles_conduction_fig2Le BAV 1er degré (Figure 2) se caractérise par un allongement de l’espace PR de façon constante à chaque cycle c’est-à-dire que la conduction entre les oreillettes et les ventricules s’effectue plus lentement mais n’est pas absente. Il a peu de conséquences hémodynamiques et nécessite une surveillance simple.

Le BAV 2ème degré se caractérise par certaines ondes P non suivies de QRS (onde P bloquée), ce qui empêche la contraction ventriculaire.

Il existe deux variantes :

electrocardiogramme_troubles_conduction_fig3Luciani Wenckebach (anciennement Mobizt I) : le bloc se situe au-dessus du faisceau de His et se caractérise par une augmentation de l’espace PR jusqu’à la survenue d’une onde P bloquée (Figure 3).

electrocardiogramme_troubles_conduction_fig4Mobizt II : l’espace PR est constant et le blocage se situe au niveau du faisceau de His. La tolérance hémodynamique est variable et nécessitera dans les formes sévères la pose d’un pacemaker (Figure 4).

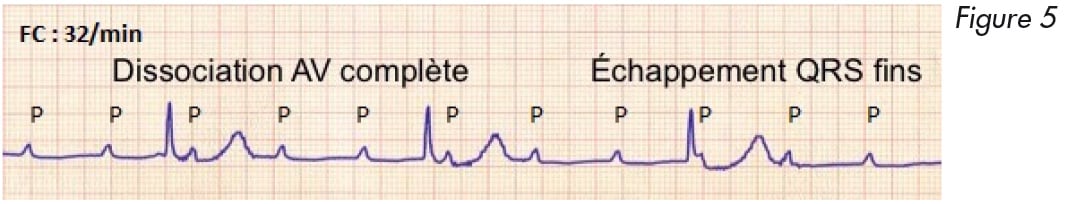

electrocardiogramme_troubles_conduction_fig5Le BAV du 3ème degré (ou BAV complet) montre une absence complète de conduction entre les oreillettes et les ventricules. Il y a une dissociation complète des ondes P (symbolisée par P) et des QRS, chaque étage bat à son propre rythme. La tolérance hémodynamique est mauvaise et cette situation peut conduire à un arrêt cardio-circulatoire. Le traitement impose la pose d’un pacemaker (Figure 5).

Electrocardiogramme : les blocs de branche

Ils concernent la conduction de l’influx électrique dans les branches du faisceau de His. Un bloc de branche droit entrainera un retard de contraction du ventricule droit par rapport au ventricule gauche et inversement pour le bloc de branche gauche.

Electrocardiogramme : les anomalies du segment ST en cas d’IDM

Majoritairement anodines, les anomalies du segment ST sont fréquentes et sont indissociables du tableau clinique et biologique et des antécédents du patient. Un sus-décalage du segment ST (par rapport à la ligne isoélectrique) peut être le témoin d’un IDM, d’un bloc de branche, d’une péricardite. Un sous décalage du segment ST (par rapport à la ligne isoélectrique) peut être le témoin d’une ischémie myocardique, d’un IDM, d’une imprégnation digitalique, d’un bloc de branche, d’une embolie pulmonaire.

Electrocardiogramme : en cas d’IDM aigu

Le coeur est vascularisé par des artères appelées coronaires, chaque coronaire irriguant un territoire qui lui est propre :

  • la coronaire droite vascularise l’oreillette et le ventricule droit, le 1/3 postérieur du septum et la face inférieure du ventricule gauche (VG),
  • le tronc commun se divise en 2 : l’inter ventriculaire antérieure (IVA) et l’artère circonflexe. Elles vascularisent l’oreillette gauche, la face antérieure et latérale du VG, les 2/3 antérieur du septum et la conduction électrique ventriculaire (faisceau de His et Purkinje).

L’IDM est dû à une occlusion complète d’une artère coronaire. La zone non vascularisée se nécrose, elle ne peut donc plus se dépolariser, ni se contracter.

Le plus souvent l’infarctus porte sur le ventricule gauche (VG), cavité la plus épaisse du coeur, qui assure l’éjection du sang dans la circulation générale.

coeur_electrocardiogramme_troublesLa zone nécrosée du VG (qui n’est plus vascularisé en rouge foncé ci-contre) est électriquement morte et ne peut plus se dépolariser, perturbant la fonction musculaire du VG. Le foyer hypoxique de voisinage est souvent à l’origine d’arythmies ventriculaires sévères. Le reste du coeur (normalement vascularisé) fonctionne comme habituellement. Plus l’IDM est important, plus la zone de nécrose est importante, plus le ventricule va avoir de difficulté à se contracter avec des répercussions hémodynamiques plus ou moins importantes.

Les modifications du segment ST (sus ou sous décalage) dans les différentes dérivations de l’ECG (électrocardiogramme) permettent de suspecter avec une grande probabilité, non seulement le territoire du VG atteint mais aussi la coronaire occluse. Le fait d’identifier l’artère touchée peut avoir d’importantes implications cliniques et de supposer les complications à venir.

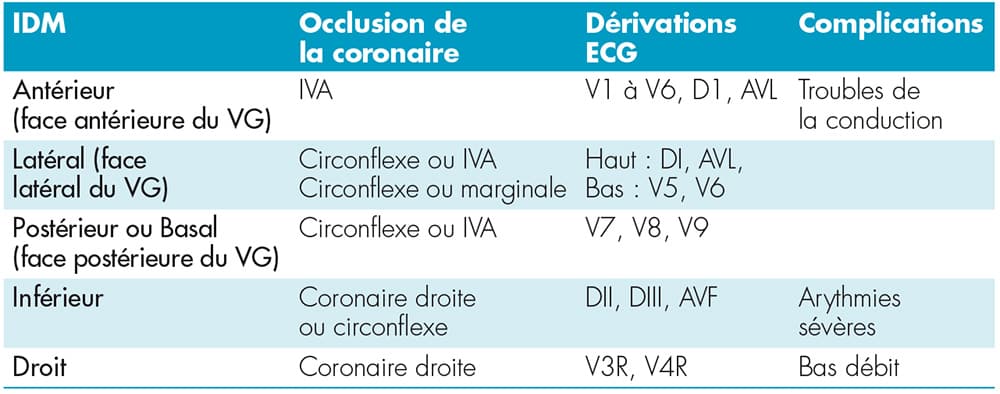

En résumé et indépendamment des variations anatomiques :

electrocardiogramme_troubles_conduction_tableau

electrocardiogramme infarctus infero latero basalSur l’ECG ci-contre, apparait un infarctus inféro- latéro-basal (atteinte de la circonflexe ou de la coronaire droite). Le sus-décalage ST apparait en DII, DIII, AVF, V5 et V6 (flèches rouges). Le sous décalage ST apparait en V1, V2, V3 et AVL (flèches bleues).





Laurence Piquard
Infirmière anesthésiste formatrice

Actusoins magazine pour infirmiere infirmierCe dossier est paru dans le numéro 17 d'ActuSoins

 Pour recevoir chez vous (trimestriel), c'est ICI

Pour en savoir plus : lecture accélérée de l'ECG électrocardiogramme - Dale Dubin - Maloine.

Pour aller plus loin : les formations pour comprendre l'ECG Electrocardiogramme
